OEM-Manifold系统
管汇系统ProCalida®用于供暖、制冷和地热系统
多年来，AFRISO一直为全球领先的地板采暖、制冷和地热系统供应商制造复杂的塑料歧管。技术诀窍，加上我们高度的垂直集成，包括我们自己的工具设计，使我们能够根据客户的规格实现甚至复杂的几何形状。高档塑料材料使各种技术特性和优化实用的设计成为可能。塑料阀门不容易受到腐蚀和沉积物的影响。温度计和流量计很容易集成。我们的产品有一系列的配件作为补充。几十年来，来自采暖、通风和空调领域的专家一直与AFRISO系统供应商品牌的产品合作。
优势-你的利益
- 复杂的、定制的歧管系统由经过多年验证的高级塑料材料制成
- 用于供暖、制冷和地热系统
- 根据加热电路的类型和数量的多种组合
- 预组装，密封性测试，准备连接
- 优异的绝缘性能(低散热、低噪声传递;抑制冷凝)
- 耐腐蚀，使用寿命长
- 针对众多应用场景和物流概念的大量版本
- 可与温度计、流量计、热执行器、连接阀等多种元件组合使用。
- 低体重
- 简化物流
- 兼容的控制单元

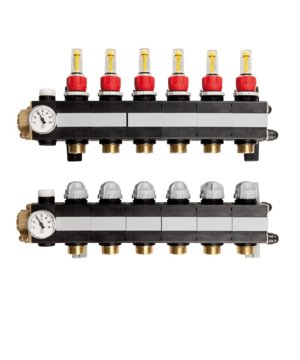

加热电路歧管®MC 1
模块化，非常短，坚固的塑料加热电路或冷却电路歧管多达12个加热电路。根据需要，返回时配置执行机构的冲程阀，流量配置关闭阀或流量计。流量和回流管线的温度指示。主连接连接管接头螺母G1。可安装手动排气阀、进水和排水阀或快速排气阀。两端采用燕尾导轨，可快速安装到壁式安装支架上，具有最大的安装灵活性。
加热电路
距离:50毫米
连接:G¾eurocone
工作温度范围
中等:最大60°C在6 bar
或max。90°C在3 bar

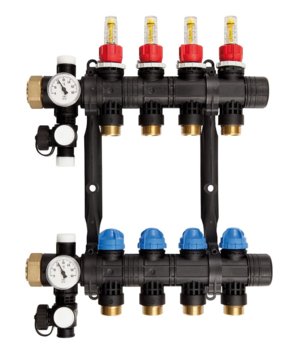

加热电路歧管®英孚1
模块化，非常短的塑料加热电路或冷却电路歧管多达12个加热电路。根据需要，返回时配置执行机构的冲程阀，流量配置关闭阀或流量计。流量和回流管线的温度指示。主连接连接管接头螺母G1。可安装手动排气阀、进水和排水阀或快速排气阀。灵活的连接从左或右，以及从底部与支架套件。
加热电路
距离:50毫米
连接:G¾eurocone
工作温度范围
中等:最大60°C在6 bar
或max。90°C在3 bar

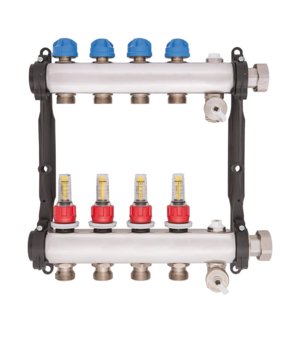

加热电路歧管®弗吉尼亚州1
不锈钢加热电路歧管多达12个加热电路歧管。根据需要，返回时配置执行机构的冲程阀，流量配置关闭阀或流量计。主连接连接管接头螺母G1。具有进水和排水阀以及手动排气阀。可安装快速通风口。通过角连接件与球阀G1或控制阀连接(返回:执行机构适配M30 × 1.5外螺纹/流量:调节阀或流量计)。易于安装的管汇在墙壁支架。
加热电路
距离:50毫米
连接:G¾eurocone
工作温度范围
中等:最大60°C在6 bar
或max。90°C在3 bar

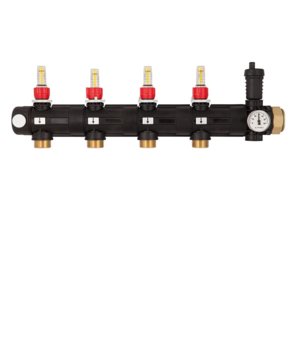

加热电路/地热歧管®在1½/ GT 1½
模块化塑料歧管，适用于工业或地热应用，多达20个加热回路。返回时，可以配置执行机构的冲程阀，也可以配置关闭阀;流量可以配置关闭阀，也可以根据需要配置流量计。主连接与管接头螺母G1½。灌装、排污阀、快速排气阀、压力表、温度计通过多路接头单独安装。易于安装的管汇在墙壁支架。
加热电路
距离:70或100毫米
连接方式:G1平密封，压缩接头
对于管道Ø 25 x 2.3/2.5或Ø 32 x 2.9和
Ø 40 x 3.7或G¾eurocone
工作温度范围
中等:-20/+60°C在6bar

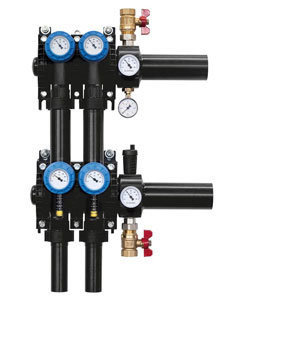

地热歧管ProCalida®GT 3
用于盐水的模块化歧管，由塑料制成，用于任何数量的加热电路。在流量和回流处各有一个关闭阀(可通过一个环锁定调整值)，并在回流处集成流量指示。主回路连接和加热回路连接可根据客户要求定做。通过十字片单独安装充排水阀、排气口和压力表。温度计可以集成在线路和/或在每个单独的加热电路。坚固，易于安装的壁式支架。
加热电路
距离:80,90,100,110,130,140,150或160毫米
连接:压缩管Ø 25 x 2.3/2.5 mm
或Ø 32 x 2.9 mm和Ø 40 x 3.7 mm;客户特定的版本也可用
单独的加热回路可以360度旋转
工作温度范围
中等:-20/+60°C在6bar
范围(流量计)
2-12升/分，5-42升/分，35-70升/分，60-125升/分

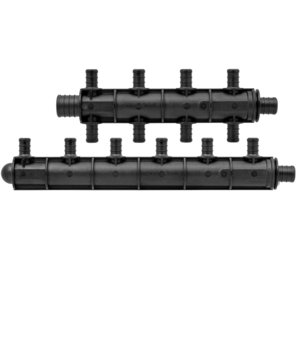

饮用水廖
塑料饮用水歧管与3,4,6或8饮用水连接。三倍和四倍版本也可在H形状(两端)。另一个歧管可以连接到出口端。
饮用水的连接
距离:45毫米
连接:PEX软管½"
入口:¾"或1" PEX管
出口:3 / 4”或1”PEX管，盲孔
工作温度范围
中:最大100°C在10 bar
